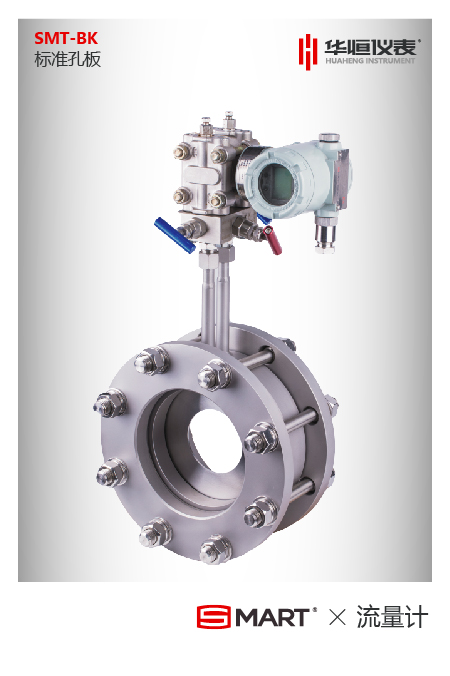

一、一體化孔板流量計對直管段的要求：

　　1、一體化孔板流量計必須水平安裝在管道上（管道傾斜在50以?xún)?nèi)），安裝時流量計軸線應與管道軸線同心，流向要一致。

　　2、一體化孔板流量計上游管道長度應有不小于10D的等徑直管段，如果安裝場所充許建議上游直管段為20D、下游為5D。

　　

　　二、一體化孔板流量計對配管的要求：

　　流量計安裝點的上下游配管的內徑與流量計內徑相同。

　　三、一體化孔板流量計對旁通管的要求：

　　為了保證流量計檢修時不影響介質的正常使用，在流量計的前后管道上應安裝切斷閥（截止閥），同時應設置旁通管道。流量控制閥要安裝在流量計的下游，流量計使用時上游所裝的截止閥必須全開，避免上游部分的流體產生不穩流現象。

　　四、一體化孔板流量計對外部環境的要求：

　　一體化孔板流量計zui好安裝在室內，必須要安裝在室外時，一定要采用防曬、防雨.防雷措施，以免影響使用壽命。

　　五、一體化孔板流量計安裝場所：

　　一體化孔板流量計應安裝在便于維修，無強電磁干擾與熱輻射的場所六、一體化孔板流量計對安裝焊接的要求：

　　1、用戶另配一對標準法蘭焊在前后管道上。不允許帶流量計焊接！

　　2、安裝流量計前應清理管道內雜物：碎片、焊渣、石塊、粉塵等推薦在上游安裝5微米篩孔的過濾器用于阻擋液滴和沙粒。zui好用等徑的管道（或旁通管）代替流量計進行吹掃管道。以確保在使用過程中流量計不受損壞。

　　3、安裝流量計時，法蘭間的密封墊片不能凹入管道內，以防止干擾正常的流量測量。

　　七、一體化孔板流量計接地的要求：

　　一體化孔板流量計應可靠接地，不能與強電系統地線共用。
