產品介紹
一、概述

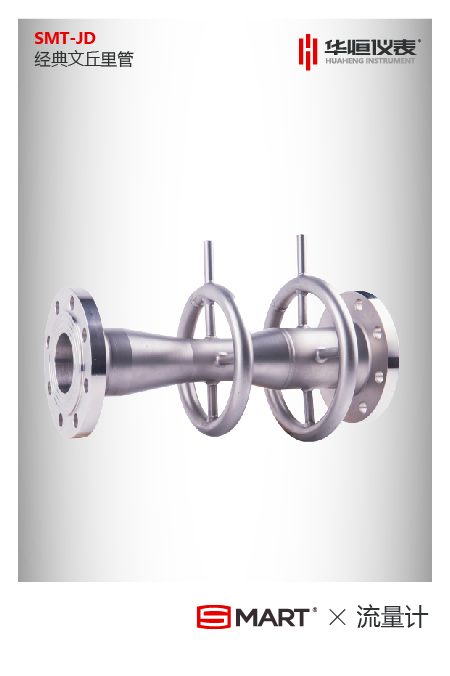

經典文丘里管是按國標GB/T2624－93設計制造，按國標JJG640－94檢定的。在標準節流裝置中，它所要求的上、下游直管段最短、永久壓力損失最小、性能穩定、維護方便。因其計算準確、能耗小，已廣泛用于石油、化工、電力、冶金行業。
二、特點
精度高，重復性好。
壓力損失小并具有防堵功能。
可用于兩相流、混相流的測量。
可用于大管徑、低流速及矩形管的流量測量。
幾何檢定即可投入使用，無需高額的實流標定費用。
三、適用范圍
公稱直徑： 50mm≤DN≤1200mm ,超過1200mm需標定
粗鑄收縮段：100mm≤DN≤800mm
機械加工收縮段：50mm≤DN≤250mm
粗焊鐵板收縮段：200mm≤DN≤1200mm
節流孔徑比β：0.3≤β≤0.75
粗鑄收縮段：0.3≤β≤0.75
機械加工收縮段：0.4≤β≤0.75
粗焊鐵板收縮段：0.4≤β≤0.7
雷諾數范圍： 2×105≤ReD≤2×106
粗鑄收縮段：2×105≤ReD≤1×106
機械加工收縮段：2×105≤ReD≤1×106
粗焊鐵板收縮段：2×105≤ReD≤2×106
量程比：1:5,1:10,1:65

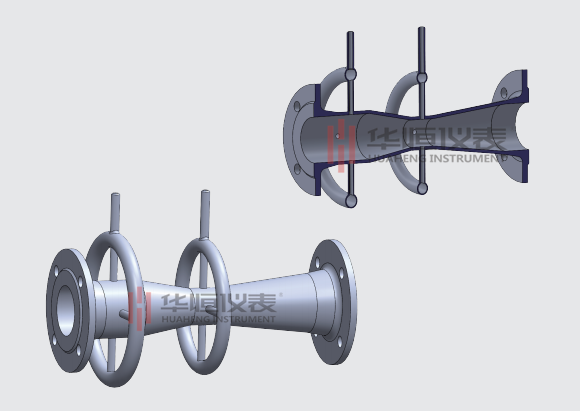

四、結構形式
五、型譜規格說明
| 型譜規格 | 說明 | |||||||
| SMT-JD | 經典文丘里管 | |||||||
| 介質 | Y | 液體 | ||||||
| Q | 氣體 | |||||||
| Z | 蒸汽 | |||||||
| 連接方式 | 1 | 法蘭連接 | ||||||
| 2 | 對焊連接 | |||||||
| 法蘭材質 | C | 碳鋼 | ||||||
| S | 不銹鋼 | |||||||
| O | 其它 | |||||||
| 公稱壓力 | 025 | 0.25MPa | ||||||
| 06 | 0.6MPa | |||||||
| 10 | 1MPa | |||||||
| … | … | |||||||
| 160 | 16MPa | |||||||
| 收縮段形式 | C | 粗鑄收縮段 | ||||||
| E | 機械加工收縮段 | |||||||
| S | 粗焊鐵板收縮段 | |||||||
| 公稱直徑 | -50 | DN50 | ||||||
| -65 | DN65 | |||||||
| -80 | DN80 | |||||||
| … | … | |||||||
| -1200 | DN1200 | |||||||
訂貨須知：
一、供方對質量負責的條件和期限：
一、供方對質量負責的條件和期限：
1、 供方提供1年的售后服務，但是需方必須嚴格按照產品使用說明書進行正常使用、且在1年內發生 故障情況下，供方提供免費維修；1年以后酌情收費修理。
2、 即使在保修期內，如屬下述情況者仍屬收費修理：
a．因錯誤使用，或需方自行拆卸、改造或人為破壞引起的故障、損壞、損傷。
b．因公害、電壓異常以及地震、雷電、風害或其它自然災害等外部原因而造成的故障、損壞、損傷。
二、交貨期限: 合同簽訂生效后3-5個工作日發貨（具體以合同為準）。
三、付款方式：預付款30%，安排生產，全款到賬發貨。
四、運輸方式及到達站港和費用負擔：快遞或者鐵路運輸，費用由供方承擔。
五、發票類型：含13%增值稅發票。
六、驗收方式及提出異議期限: 根據本合同第二條要求驗收,提出異議期限為兩個月，過期視為合格。
七、違約責任：按《中華人民共和國合同法》的規定執行。
八、解決合同糾紛的方式：雙方協商解決，協商不成提交起訴方人民法院訴訟。
九、其他約定事項：合同傳真件以及掃描件同樣具有法律效力。
